Код СКМТР 3185338923

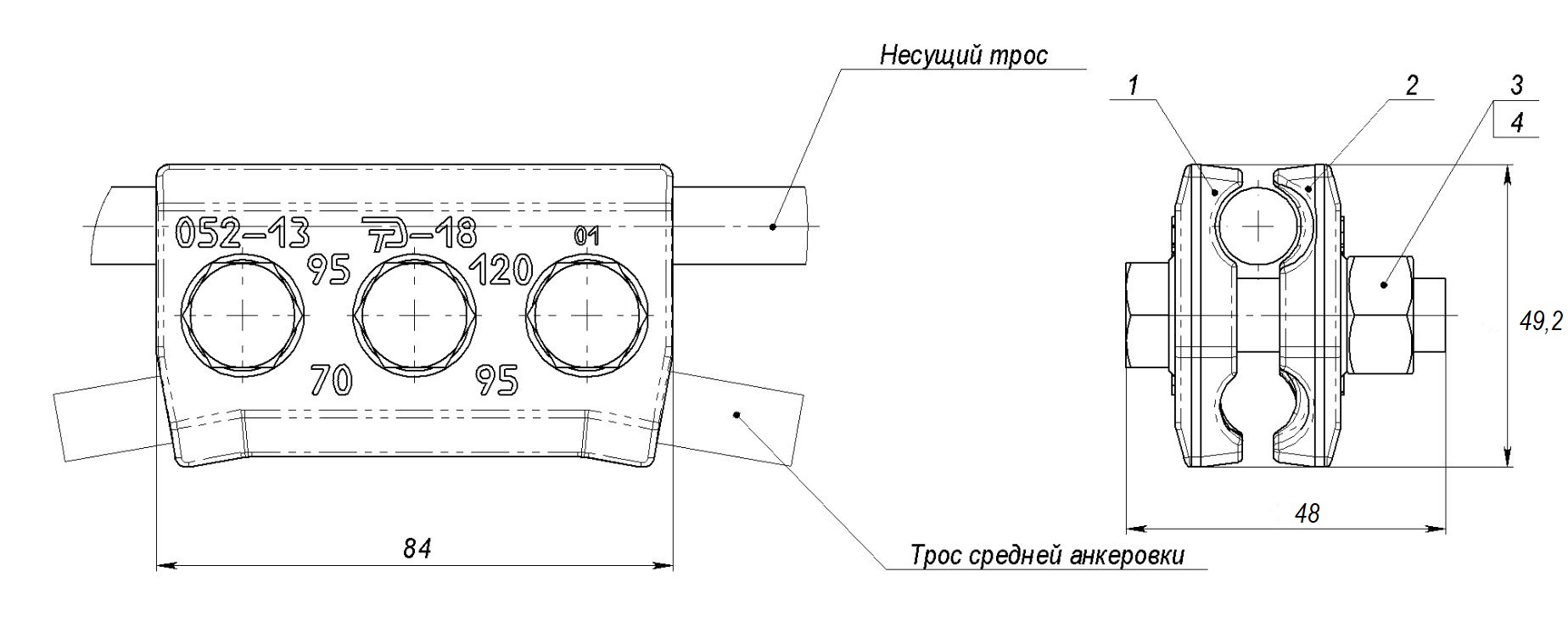

Назначение: для крепления троса средней анкеровки (многопроволочного провода марки М по ГОСТ 839 и ГОСТ 32697 или ПБСМ по ГОСТ 4775) сечением 70 и 95 мм2 к несущему тросу контактной подвески многопроволочного провода марки М по ГОСТ 839 и ГОСТ 32697 или ПБСМ по ГОСТ 4775) сечением 120 или 95 мм2.

Аналоги: КС 052-3, КС 052-4, КС 052-7, КС 052-8, КС 052-1, КС 052-11.

Поз.

Наименование

Кол-во

Примечания

1

Плашка

1

БрАЖ9-4 ГОСТ 18175

2

Плашка

1

БрАЖ9-4 ГОСТ 18175

3

Болт М12-6gх40.58.019

3

ГОСТ 7798

4

Гайка М12-6Н.5.016

3

ГОСТ 5915

Техническая характеристика

Допускаемая нагрузка, кН

P1

10

Разрушающая нагрузка, кН

P1

15

Номинальный момент затяжки болтов, Нм



60

Расчет. масса, кг



0,6
