Код СКМТР 3185336785
Назначение: для крепления струн на рессорных тросах (многопроволочных проводах марки М по ГОСТ 839 и ГОСТ ГОСТ 32697 или ПБСМ по ГОСТ 4775) сечением 35 мм2.
Аналоги: КС 046-10, КС 046-27, КС 046-35, КС 046-46, КС 046-61, КС 046-71.

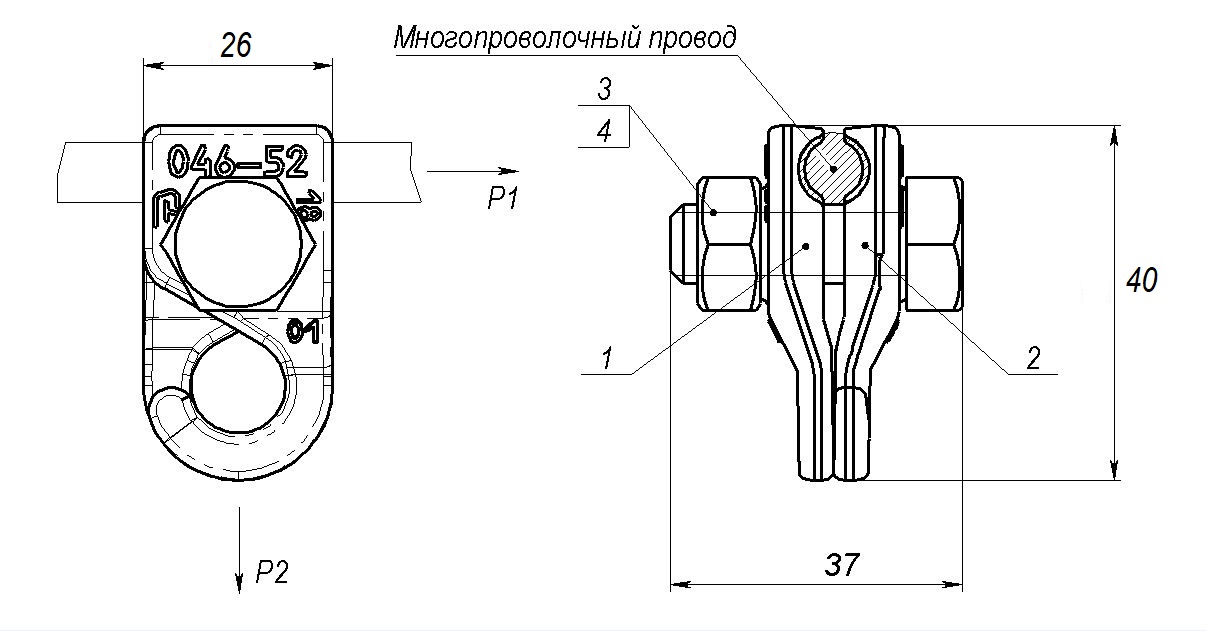

Поз. | Наименование | Кол-во | Примечания |
1 | Плашка | 1 | БрАЖ9-4 ГОСТ 18175 |
2 | Плашка | 1 | БрАЖ9-4 ГОСТ 18175 |
3 | Болт М10-6gх30.58.019 | 1 | ГОСТ 7798 |
4 | Гайка М10-6Н.5.016 | 1 | ГОСТ 5915 |
Техническая характеристика | ||
Допускаемая нагрузка, кН | P1 | 1,2 |
P2 | 1,5 | |
Разрушающая нагрузка, кН | P1 | 3,6 |
P2 | 4,5 | |
Номинальный момент затяжки болтов, Нм |
| 20 |
Расчет. масса, кг |
| 0,15 |
