Код СКМТР 3185338924
Назначение: для электрического соединения многопроволочных проводов
марки М по ГОСТ 839 и ГОСТ 32697 или ПБСМ по ГОСТ 4775 сечениями 95 или 120 мм2 и многопроволочных проводов марок А, АС(ПБСА), выпускаемых по ГОСТ 839, сечениями 185 и 150 мм2.
Аналоги: КС 069-1, КС 069-2, КС 069-4, КС 069-6.

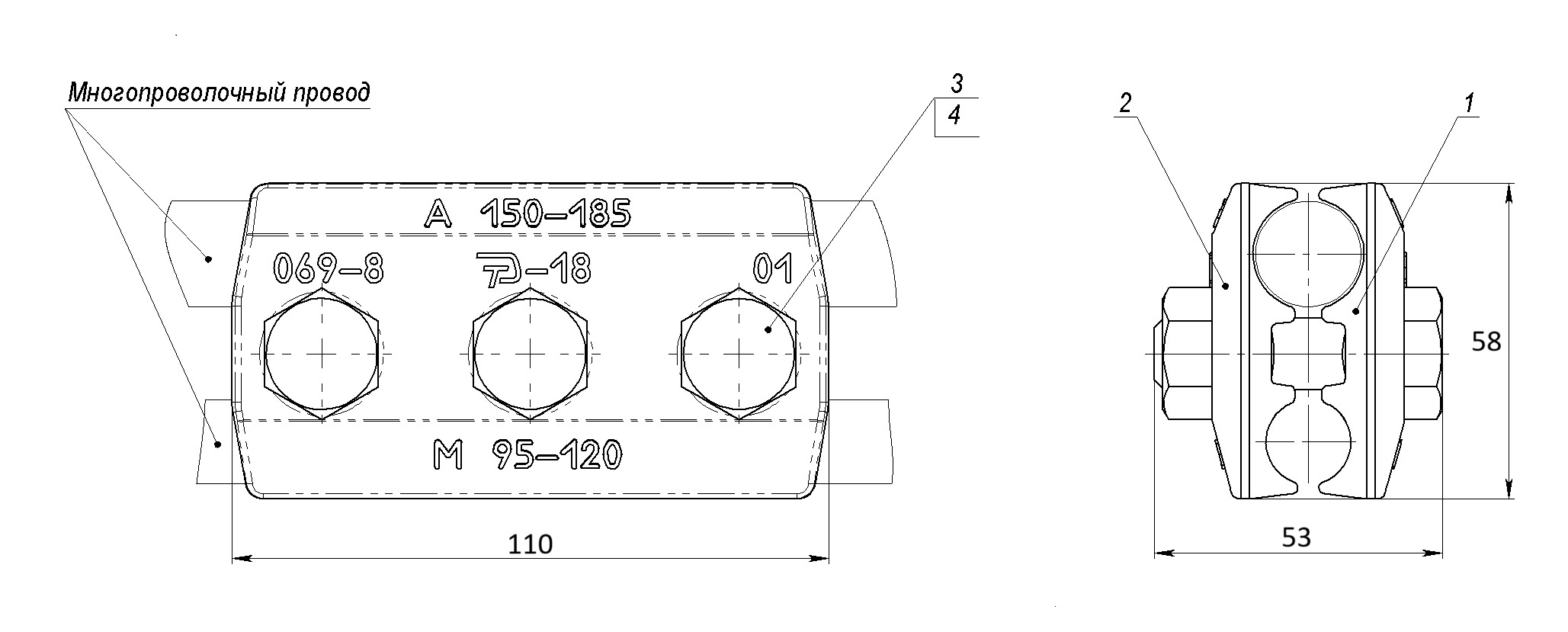

Поз. | Наименование | Кол-во | Примечания |
1 | Плашка | 1 | БрАЖ9-4 ГОСТ 18175 |
2 | Плашка | 1 | БрАЖ9-4 ГОСТ 18175 |
3 | Болт М12-6gх50.58.019 | 3 | ГОСТ 7798 |
4 | Гайка М12-6Н.5.016 | 3 | ГОСТ 5915 |
Техническая характеристика | ||
Допускаемая нагрузка, кН | P1 | 1,2 |
Разрушающая нагрузка, кН | P1 | 3,6 |
Номинальный момент затяжки болтов, Нм |
| 40 |
Допускаемый ток, А |
| 590 |
Расчет. масса, кг |
| 0,9 |
